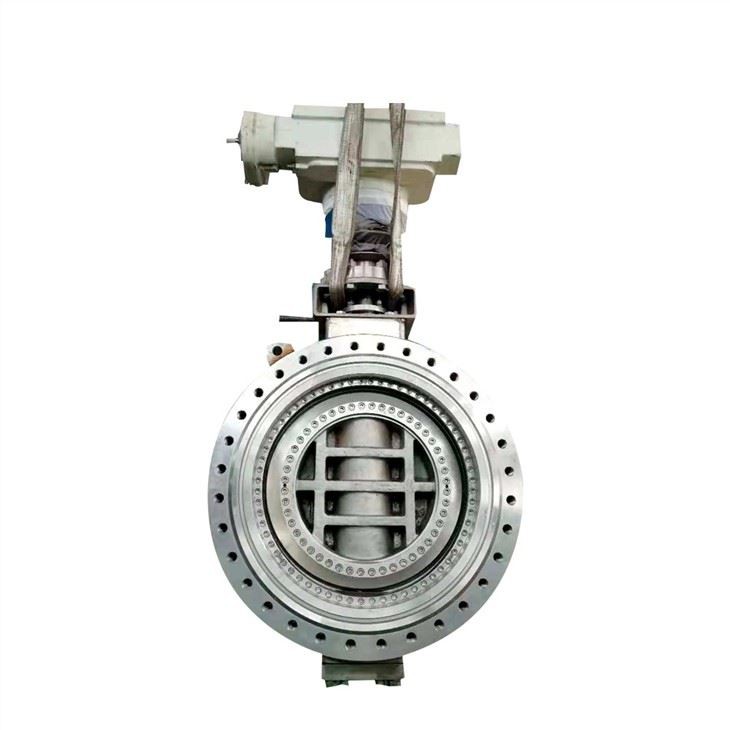

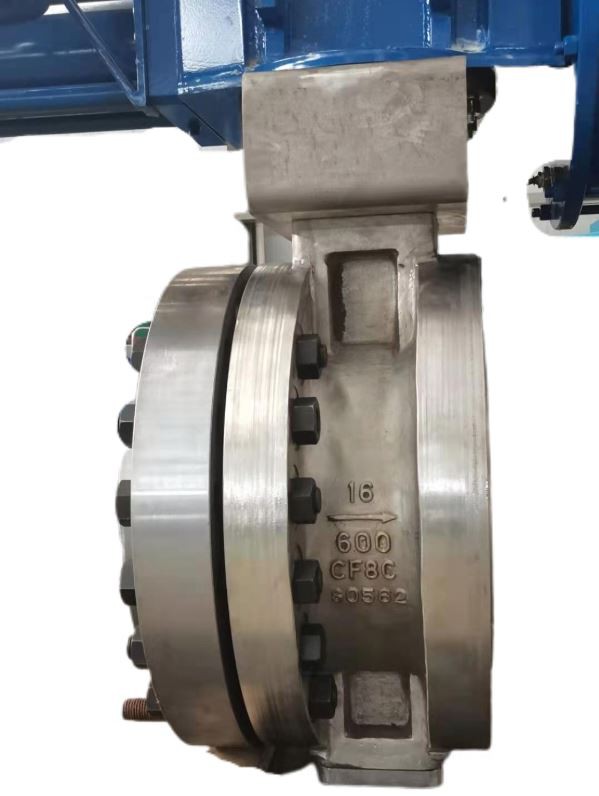

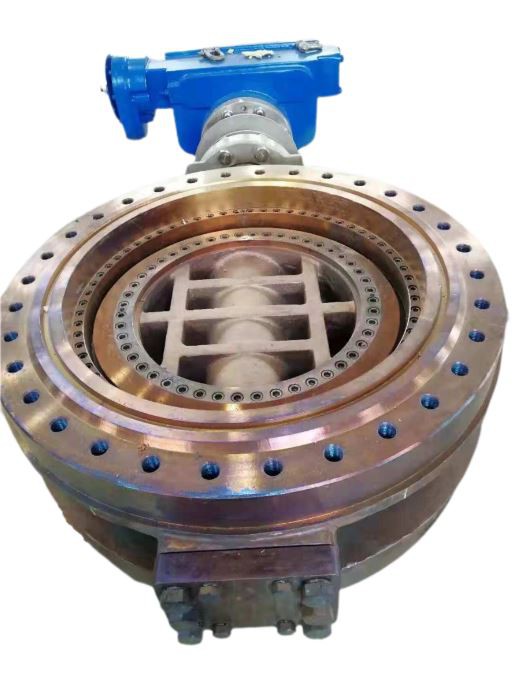

Valvola farfett ta' Temperatura Għolja

Taitubv jadotta disinn multi-eċċentriku u disinn tat-tkessiħ tal-valv, li jista 'jikkontrolla aħjar l-espansjoni u d-deformazzjoni kontrazzjoni ta' temperatura għolja u baxxa. Għandu l-vantaġġi ta 'reżistenza għolja għat-temperatura, tħaddim ħafif, l-ebda frizzjoni meta tiftaħ u tagħlaq, ittejjeb il-prestazzjoni tas-siġillar tal-valvola farfett u testendi l-ħajja tas-servizz. Il-Vantaġġi bħal

1: ċirku ta 'siġillar ċirkolari pożittiv b'wiċċ sferiku, ariants minn temperatura għolja u baxxa. F'dan il-każ, it-tpaċija kwintuple hija l-aħjar soluzzjoni għad-disinn tal-istruttura tal-valvola farfett għal servizzi ta' temperatura għolja u baxxa.

2: Iżżid l-eċċentriċità assjali tagħha (dijametru akbar taz-zokk), u tnaqqas l-eċċentriċità radjali tagħha. Il-valur tad-dejta superjuri tiegħu huwa essenzjali għad-disinn tal-valvola farfett bi pressjoni għolja.

3: It-tnaqqis tal-eċċentriċità radjali jġib torque tal-ftuħ aktar baxx, inaqqas il-brix matul il-ftuħ u l-għeluq għal farfett bi pressjoni għolja. Żgura li l-ħin tal-lift tas-servizz itwal mill-valvola tal-farfett offset triplu.

4: Il-pressjoni fuq iċ-ċirku tas-siġillar hija aktar uniformi, il-ħajja taċ-ċirku tas-siġillar hija itwal, li hija aktar adattata għad-disinn tal-valv ta 'pressjoni għolja u kundizzjonijiet ta' servizz ta 'temperatura varjabbli.

Firxa tal-prodott ta 'tripe offset: Differenza sħiħa fil-pressjoni taħt 300LB. Max. temp. 425 °C, Min. temp. -96 °C. Mhux adattat għal valv ballun ta 'daqs kbir.

Firxa tal-prodott ta 'kumpens quintuple: Differenza sħiħa fil-pressjoni sa 2500LB. Max. temp. 850 °C, Min. temp. -196 °C.

Sabiex jintlaħqu l-ħtiġiet tat-temperatura għolja, il-valvoli tal-farfett f'temperatura għolja għandhom jilħqu l-ħtiġiet li ġejjin:

1. Fil-proċess tad-disinn, il-materjal tal-korp tal-valv jintgħażel ukoll mill-materjal speċifikat fl-istandard ASME B16134, u t-temperatura applikabbli tal-materjal hija ogħla mit-temperatura massima tal-kundizzjoni tax-xogħol tal-valv.

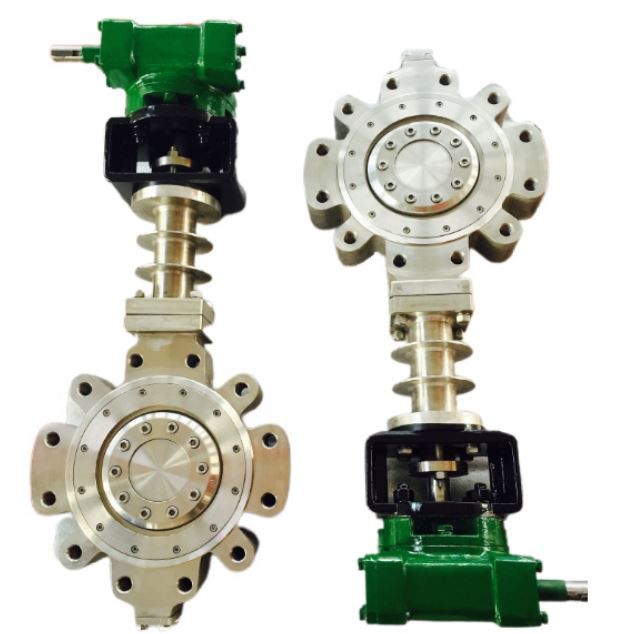

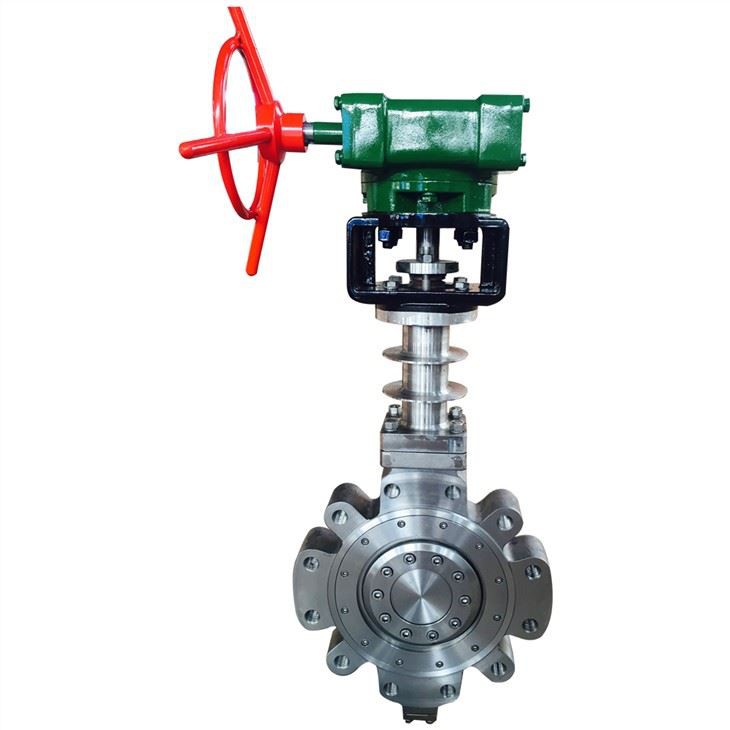

2.Materjal ta 'zokk: Il-materjal taz-zokk tal-valv jintgħażel bħala lnconel X-750. Iz-zokk huwa estiż b'disinn tal-parentesi u sinkijiet tas-sħana huma miżjuda biex inaqqsu l-impatt tat-trasferiment tas-sħana fuq l-attwatur.

3. Iltaqa 'mal-klassifikazzjonijiet tat-temperatura tal-pressjoni

4.L-ippakkjar ta 'temperatura għolja jadotta ippakkjar rinforzat + disinn tal-kuxxinett protettiv tal-metall biex jissodisfa t-tnixxija tal-ippakkjar taħt temperatura għolja u pressjoni għolja.

5. Jekk it-temperatura hija ogħla minn 900 °C, għandu jiġi kkunsidrat it-tkessiħ fiżiku.

· Disinn: API 609

· Wiċċ imb'wiċċ: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Tarf tal-flanġ: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Tmiem tal-iwweldjar bir-ras: ASME B16.25

· Test: API598

· Sikur għan-nar: API607 / API6FA

· Daqs: 2 "~ 104"(DN50 ~ DN2600)

· Klassi: 150LB ~ 2500LB / PN6 ~ PN420

· Konnessjoni: Flanġ doppju / Weldjatura butt / Lug / Wafer

· Operazzjoni: Irkaptu tad-dudu / Attwatur pnewmatiku / Attwatur elettriku

· Temperatura:-120 ~ 1200 °C

· Applikazzjoni: Tisħin dirett / Tidwib tal-ħadid u l-azzar / Ilma tat-tkessiħ li jiċċirkola / Impjanti tal-enerġija

· Korp u Diska: CF8C, F304H, liga inkonel, liga Hastelloy

· Zokk: XM-19, liga inkonel, liga Hastelloy

· Issiġillar tad-Diska: CF8C, F304H, liga inkonel, liga Hastelloy

· Sedil tal-Ġisem: F304H + STL
