Manwal Tekniku tal-Valv tal-Farfett tal-Liga tat-Titanju Lotoke

It-tagħmir tat-titanju spiss jintuża f'ambjenti korrużivi severi li wieħed jiltaqa 'magħhom fl-industriji tal-ipproċessar kimiku. It-titanju ġie meqjus bħala "metall tal-għaġeb" eżotiku minn ħafna. Dan kien partikolarment minnu b'referenza għall-ikkastjar. Madankollu, iż-żieda fit-talbiet u t-teknoloġija li tavvanza malajr i ppermettew li l-ikkastjar tat-titanju jkun disponibbli kummerċjalment bi spiża ekonomika. Il-kombinazzjoni tal-ispiża, is-saħħa, ir-reżistenza għall-korrużjoni tagħha, u l-ħajja tas-servizz f'ambjenti korrużivi impenjattivi ħafna jissuġġerixxu l-għażla tagħha f'applikazzjonijiet fejn il-ikkastjar tat-titanju qatt ma ġie kkunsidrat fil-passat.

Il-kkastjar tat-titanju jista 'jiġi mmaxinjar faċilment daqs l-istainless steel billi jsegwi prattiki u proċeduri stabbiliti sew. It-titanju huwa inqas suxxettibbli li jaħdem twebbis minn azzar li ma jissaddadx austenitic iżda għandu konduttività baxxa tas-sħana, li jirriżulta f'temperaturi ogħla fuq it-tarf l-aktar avvanzat tal-għodda. Konsegwentement, il-ħajja tal-għodda hija relattivament qasira. L-għarfien bażiku u l-fehim tal-proċeduri tal-magni flimkien ma 'prattika żgħira se jipprovdu riżultati sodisfaċenti. Għandha tingħata attenzjoni biex jitnaqqsu kemm jista' jkun ċipep fini ħafna peress li huma pirofoni (jiġifieri, jistgħu jaqbdu spontanjament fil-preżenza ta' l-arja).

Kull min kapaċi wweldja l-istainless steel jista 'weldja t-titanju sakemm jiġu osservati ċerti prekawzjonijiet. Dawn jinkludu: proċess inert ta 'wweldjar tal-gass; protezzjoni mill-atmosfera; u elettrodi mhux miksija. It-titanju, li huwa metall reattiv, għandu affinità estremament għolja għall-ossiġnu u n-nitroġenu (jaġixxi bħala blotter għal dawn l-elementi) u l-assorbiment ta 'kwantitajiet anke żgħar ta' dawn l-elementi se jdawru weldjatura severament. Għalkemm it-titanju huwa wweldjat faċilment, is- "sigriet" tal-iwweldjar huwa l-indafa u l-għerf eżerċitat fil-protezzjoni tal-weldment mill-atmosfera. Gwida biex tindika l-aċċettabilità ta 'weldment tat-titanju hija l-kulur tagħha. Dehra tal-fidda hija indikattiva ta 'weldment protett tajjeb u duttili; tiben jew isfar ċar minn kulur blu ċar jindika ammont żgħir ta' kontaminazzjoni, iżda normalment kwantità insuffiċjenti biex tagħmel ħsara; u blu skur permezz tal-vjola jew il-formazzjoni ta' sustanza bajda trab tindika kontaminazzjoni sal-limitu ta' tnaqqigħ serju.

It-titanju CP jista 'jiġi wweldjat faċilment bl-użu ta' proċessi GTAW (iwweldjar bl-ark tat-tungstenu tal-gass) jew TIG (gass inert tat-tungstenu) jekk jiġi pprovdut ilqugħ adegwat bl-użu ta 'gass inert pur (argon jew elju). L-użu ta' lqugħ ta' wara huwa rakkomandat. It-titanju għandu jkun ħieles miż-żejt, mill-grass jew minn kontaminazzjoni oħra qabel l-iwweldjar. Saħħan minn qabel jew wara s-sħana mhumiex meħtieġa. Iwweldjar bil-frizzjoni, iwweldjar bil-lejżer, iwweldjar tar-reżistenza, iwweldjar bl-ark tal-plażma, iwweldjar tar-raġġ tal-elettroni, u twaħħil tad-diffużjoni jistgħu jintużaw ukoll.

Titanju kummerċjalment pur għandu saħħa tat-tensjoni li tvarja minn 275 sa 590 MPa, u din is-saħħa hija kkontrollata primarjament permezz ta 'kontenut ta' ossiġnu u kontenut ta 'ħadid. Iktar ma jkun għoli l-kontenut ta 'ossiġnu u ħadid, iktar tkun għolja s-saħħa. Bħalissa qed nipproduċu diversi ligi tat-titanju minn Ti-3A1-2.5V b'saħħa tensili ta '620 MPa, għal Ti-15Mo-5Zr-3AI b'saħħa tensili ta' 1250 MPa.

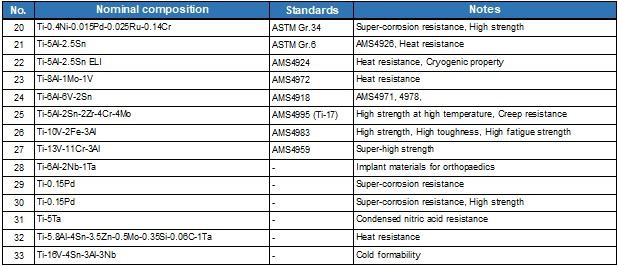

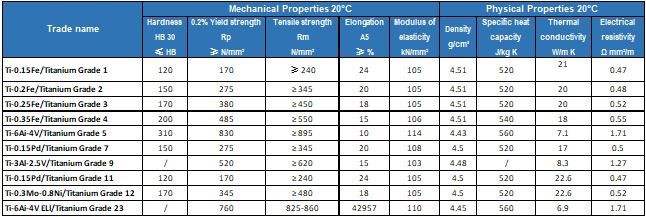

(Is-saħħiet tat-tensjoni elenkati hawn fuq huma l-valuri minimi speċifikati ta' TIPBV.) Fig.1 juri s-saħħa tat-tensjoni u s-saħħa tar-rendiment ta 'titanju kummerċjalment pur u diversi ligi tat-titanju u t-Tabella 1 turi l-karatteristiċi tat-tensjoni ta' titanju kummerċjalment pur u ligi rappreżentattivi tat-titanju. Is-saħħa speċifika tal-liga tat-titanju hija superjuri għal materjali metalliċi oħra fil-firxa tat-temperatura sa 600ûC. (Fig. 2)

Titanju kummerċjalment pur huwa stabbli għall-użu fil-firxa tat-temperatura sa madwar 300ûC minħabba s-saħħa speċifika tiegħu, ir-reżistenza creep, u proprjetajiet oħra. Min-naħa l-oħra, ligi tat-titanju juru saħħa għolja fil-firxa tat-temperatura sa madwar 500ûC. (Fig. 3)

La titanju kummerċjalment pur u lanqas ligi tat-titanju ma jsiru fraġli anke f'temperaturi estremament baxxi. B'mod partikolari, titanju kummerċjalment pur u Ti-5A1-2.5Sn EL1 jistgħu jintużaw anke f'4.2 K (-269 °C). (Fig. 4)

Is-saħħa tal-għeja (107 ċikli) hija bejn wieħed u ieħor ekwivalenti għal 50% tas-saħħa tat-tensjoni, u l-iwweldjar ma jikkawżax tnaqqis sinifikanti fis-saħħa tal-għeja. (Figs. 5 u 6) Barra minn hekk, anke fl-ilma baħar, kemm titanju kummerċjalment pur kif ukoll ligi tat-titanju juru kważi l-ebda tnaqqis fis-saħħa tal-għeja.

L-ebusija tal-ksur tal-ligi tat-titanju tvarja minn 28 sa 108MPa.m1/2 u tinsab f'korrelazzjoni negattiva mas-saħħa tar-rendiment tat-tensjoni. L-ebusija tal-ksur tiddependi fuq il-mikrostruttura, u b'hekk l-ebusija tal-ksur hija ogħla f'materjali bi strutturi aċikulari.

It-titanju huwa ffurmat faċilment f'temperatura tal-kamra, bl-użu ta 'tekniki u tagħmir adattati għall-azzar. Meta jkunu ġew stabbiliti parametri korretti, tolleranzi simili għal dawk li jistgħu jinkisbu bl-istainless steel huma possibbli bit-titanju u l-ligi tiegħu. Tliet fatturi jagħmlu l-iffurmar tat-titanju kemmxejn differenti mill-iffurmar ta 'metalli oħra.

1. Id-duttilità tat-temperatura tal-kamra tat-titanju, kif imkejla bit-titwil uniformi, tista 'tkun inqas minn dik ta' metalli strutturali komuni oħra. Dan ifisser li t-titanju jista 'jeħtieġ radii tal-liwja aktar ġenerużi u għandu formabilità ta' medda aktar baxxa.

2. Il-modulu ta 'elastiċità tat-titanju huwa madwar nofs dak tal-azzar. Dan jikkawża rebbiegħa sinifikanti lura wara li tifforma titanju li għalih għandu jsir kumpens.

3. It-tendenza tal-bużżieqa tat-titanju hija akbar minn dik tal-istainless steel. Dan jeħtieġ attenzjoni mill-qrib għal-lubrikazzjoni fi kwalunkwe operazzjoni li tifforma li fiha t-titanju huwa f'kuntatt (b'mod partikolari kuntatt li jiċċaqlaq) ma 'imut tal-metall jew tagħmir ieħor li jifforma.

Id-diversi gradi ta 'titanju mhux innalloyed ATI juru differenzi fil-formabilità. Gradi 1, 11 u 17 titanju, li huma l-aktar gradi artab u duttili, juru l-akbar formabilità. Is-saħħiet kemmxejn akbar tat-titanju tal-Gradi 2, 7 u 16 għadhom pjuttost formabbli, iżda inqas minn Gradi 1, 11 jew 17. Is-saħħa ogħla tat-titanju ta 'Grad 4 tagħmilha l-inqas formabbli tal-ligi tat-titanju CP.

Normalment, uċuħ tat-titanju huma aċċettabbli għall-iffurmar ta 'operazzjonijiet kif riċevuti mill-mitħna. Gouges u marki oħra tal-wiċċ introdotti waqt l-immaniġġjar għandhom jitneħħew permezz ta' xkatlar. Biex tevita l-qsim tat-tarf, it-truf burred u li jaqtgħu għandhom jiġu ppreżentati bla xkiel qabel ma jiffurmaw.

Korrużjoni Ġenerali

It-titanju għandu reżistenza eċċellenti għall-korrużjoni f'varjetà wiesgħa ta 'ambjenti inkluż ilma baħar, brines tal-melħ, melħ inorganiku, bleaches, klorin imxarrab, soluzzjonijiet alkalini, aċidi ossidanti, u aċidi organiċi. It-titanju huwa inkompatibbli mal-fluworidi, aċidi li jnaqqsu b'saħħithom, soluzzjonijiet kawstiċi qawwija ħafna, u kloru anidru. Minħabba l-kombustjoni tiegħu, it-titanju huwa Titanju Reżistenti għall-Korrużjoni mhux adattat għal servizz ta 'ossiġnu pur. It-titanju ma jirrilaxxa l-ebda joni tossiċi f'soluzzjonijiet milwiema, u b'hekk jgħin biex jipprevjeni t-tniġġis.

Korrużjoni crevice

It-titanju għandu reżistenza eċċellenti għall-korrużjoni xquq f'soluzzjonijiet tal-melħ u ġeneralment jaqbeż l-istainless steel. Titanju CP mhux imnikket (gradi 1, 2, 3, u 4) tipikament ma jsofrux korrużjoni xquq f'temperaturi taħt it-80 ° C (175 ° F) fi kwalunkwe pH. It-titanju CP liga tal-palladju (gradi 7, 11, 16 u 17) huma aktar reżistenti u tipikament ma jsofrux korrużjoni xquq f'temperaturi taħt il-250 ° C (480 ° F) f'pH akbar minn 1.

Korrużjoni influwenzata mikrobijoloġiment (MIC)

It-titanju jidher li huwa immuni għall-MIC. Huma jsofru biofouling, iżda dan jista 'jiġi kkontrollat bil-klorinazzjoni (li ma tfixkilx it-titanju).

Korrużjoni galvanika

Għalkemm huwa metall reattiv, minħabba l-istabbiltà estrema tal-film passiv li jifforma fuq il-wiċċ tiegħu, it-titanju tipikament juri mġieba nobbli. Għalhekk jiffunzjona bħala l-katodu meta jkun akkoppjat ma 'metalli oħra. It-titanju mhuwiex affettwat mill-korrużjoni galvanika, iżda jista 'jaċċellera l-korrużjoni ta' metalli oħra.

Qsim tal-Korrużjoni tal-Istress

It-titanju għandu reżistenza eċċellenti għall-qsim tal-korrużjoni tal-istress f'soluzzjonijiet ta 'melħ tal-klorur sħun.

Korrużjoni tal-Erożjoni

It-titanju juri reżistenza eċċellenti għall-korrużjoni kkawżata mill-fluss u l-erożjoni b'veloċitajiet għal aktar minn 40 m /sec.

Embrittlement tal-Idroġenu

It-titanju huwa suxxettibbli għall-embrittlement tal-idroġenu taħt xi ċirkostanzi. Ġeneralment dan huwa inqas ta 'problema għal-ligi tat-titanju ta' grad 1 u grad 2 ta 'saħħa baxxa milli għal ligi tat-titanju ta' saħħa ogħla. L-assorbiment tal-idroġenu bit-titanju normalment iseħħ meta t-temperatura tkun 'il fuq minn 80 ° C (175 ° F), u t-titanju jkun akkoppjat galvanikament ma' metall attiv jew ma' kurrent impressjonat jew il-pH ikun inqas minn 3 jew akbar minn 12.

Applikazzjonijiet għar-reżistenza għall-korrużjoni jużaw normalment CP-Ti (ASTMGrades 1, 2, 3, 4), li huma tajbin reżistenti għall-korrużjoni iżda s-saħħa baxxa. Dawn jintużaw f'tankijiet, skambjaturi tas-sħana, reċipjenti tar-reatturi, eċċ., rispettivament għall-ipproċessar kimiku, id-desalinizzazzjoni u l-impjanti tal-ġenerazzjoni tal-enerġija. Għal xi applikazzjonijiet ta 'korrużjoni, jintużaw ASTM Gradi 7, 8, u 11. Fil-qasam inmediċina, Grad 2 ġeneralment jintuża f'applikazzjonijiet ta 'saħħa baxxa, filwaqt li Grad 5 (Ti-6Al-4V) ġeneralment jintuża f'applikazzjonijiet li jeħtieġu saħħa ogħla.

Applikazzjonijiet għal prestazzjoni ta 'saħħa għolja jużaw ligi tat-titanju ta' saħħa għolja bħal Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al-6V-2Sn, Ti-10V-2Fe-3Al, fost oħrajn, iżda l-liga Ti-6Al-4V hija unika minħabba li tgħaqqad sett ta 'proprjetajiet interessanti, kapaċità tajba ta' xogħol u esperjenza ta 'produzzjoni, u disponibbiltà kummerċjali għolja. Għalhekk, din il-liga ġiet ikkonvertita fl-istandard li kontriha tqabbel liga oħra meta tagħżel ligi tat-titanju għal applikazzjonijiet speċifiċi.

Trasferiment tas-Sħana

Applikazzjoni industrijali ewlenija għat-titanju hija f'applikazzjonijiet ta 'trasferiment tas-sħana li għalihom il-mezz tat-tkessiħ huwa ilma baħar, ilma tal-brackish jew ilma mniġġes. Kondensaturi tat-titanju, skambjaturi tas-sħana tal-qoxra u tat-tubi, u skambjaturi tas-sħana tal-pjanċi u tal-qafas jintużaw b'mod estensiv f'impjanti tal-enerġija, raffineriji, sistemi tal-arja kondizzjonata, impjanti kimiċi, pjattaformi offshore, vapuri tal-wiċċ u sottomarini.

Miljuni ta 'saqajn ta' tubi tat-titanju wweldjati huma fis-servizz tal-kondensatur tal-impjant tal-enerġija, u ma kien hemm l-ebda fallimenti rrappurtati minħabba korrużjoni fuq in-naħa tal-ilma li jkessaħ.

Anodi Stabbli DSA-Dimensional

Il-proprjetajiet elettrokimiċi uniċi tat-titanju DSA jagħmluha l-iktar unità effiċjenti fl-enerġija għall-produzzjoni tal-kloru, il-chlorate u l-ipoklorit.

Desalinizzazzjoni

Ir-reżistenza eċċellenti tagħha għall-korrużjoni, l-erożjoni, u l-effiċjenza għolja tal-kondensazzjoni tagħmel it-titanju l-materjal kosteffettiv u affidabbli għal segmenti kritiċi ta 'impjanti ta' desalinizzazzjoni. Użu akbar ta 'tubi wweldjati b'ħitan irqaq ħafna jagħmel it-titanju kompetittiv bir-ram-nikil.

Estrazzjoni u Elettro-Rebbieħ tal-Metalli

L-estrazzjoni idrometallurġika ta' metalli minn minerali f'reatturi tat-titanju hija alternattiva li ma tagħmilx ħsara lill-ambjent għall-proċessi tat-tidwib. Ħajja estiża, effiċjenza akbar fl-enerġija, u purità akbar tal-prodott huma fatturi li jippromwovu l-użu ta 'elettrodi tat-titanju f'elettro-rebħ u elettro-raffinar ta' metalli bħar-ram, deheb, manganiż u dijossidu tal-manganiż.

Mediku

It-titanju jintuża ħafna għal impjanti, apparat kirurġiku, każijiet pacemaker u ċentrifugi. It-titanju huwa l-aktar bijokompatibbli tal-metalli kollha minħabba r-reżistenza tiegħu biex jattakka mill-fluwidi tal-ġisem, is-saħħa għolja tiegħu u l-modulu baxx tiegħu.

Proċessar ta' Idrokarburi

Il-ħtieġa għal ħajja itwal tat-tagħmir, flimkien ma 'rekwiżiti għal inqas waqfien u manutenzjoni, jiffavorixxu l-użu tat-titanju fi skambjaturi tas-sħana, bastimenti, kolonni u sistemi ta' pajpijiet fir-raffineriji, impjanti LNG u pjattaformi offshore. It-titanju huwa immuni għal attakk ġenerali u qsim tal-korrużjoni tal-istress minn idrokarburi, sulfid ta 'l-idroġenu, brines u dijossidu tal-karbonju.

Applikazzjonijiet marittimi

Minħabba ebusija għolja, saħħa għolja u reżistenza eċċezzjonali għall-erożjoni / korrużjoni, it-titanju bħalissa qed jintuża għal valvi tal-ballun taħt il-baħar, pompi tan-nar, skambjaturi tas-sħana, ikkastjar, materjal tal-buq għal sommerġibbli tal-baħar fond, sistemi ta 'propulsjoni bil-ġett tal-ilma, sistemi ta' tkessiħ u pajpijiet abbord.

2.L-Ipproċessar Kimiku

Reċipjenti tat-titanju, skambjaturi tas-sħana, tankijiet, aġitaturi, coolers, u sistemi ta 'pajpijiet huma utilizzati fl-ipproċessar ta' komposti aggressivi, bħal aċidu nitriku, aċidi organiċi, dijossidu tal-kloru, aċidi li jnaqqsu u sulfid ta 'l-idroġenu.

Applikazzjonijiet Strutturali / Arkitettoniċi

L-użu tat-titanju bħala materjal arkitettoniku qed jikseb malajr aċċettazzjoni dinjija. Ir-reżistenza għall-korrużjoni tagħha, il-piż ħafif, is-saħħa, id-durabilità, id-dehra metallika ratba, u l-firxa tal-ħajja kważi illimitata jagħtu lit-titanju vantaġġ kosteffettiv fuq materjali oħra. Żoni tipiċi jinkludu soqfa, soqfa, pannelli tal-ħajt ta 'barra, skulturi u monumenti.

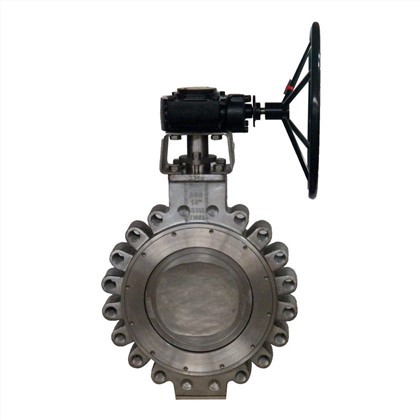

Valv tal-Farfett Firxa ta 'Produzzjoni Standard
	Klassi ANSI 150	Klassi ANSI 300	Klassi ANSI 600
Klassifikazzjoni-Psi	285	740	1440
Bar tal-Klassifikazzjoni	20	50	100
Daqs-Pulzier	2-60	2-48	2-24
Daqs-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
Ittestjar tal-ITTESTJAR	API 598
Speċifikazzjoni Wiċċ imb wiċċ	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
Speċifikazzjonijiet tal-Flanġ tat-Tmiem	ASME B16.5: Klassi 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Konnessjoni	Wejfer, Lugged, Double Flanged
Manwal tal-Actuaror	Manku tal-lieva, Operatur tal-Irkaptu tad-Dudu
Attwatur-Awtomatiku	Mutur Elettriku, Reċtar Doppju Pnewmatiku, Ritorn pnewmatiku tar-Rebbiegħa
