Valv tal-Metall għal Metall

1.Informazzjoni ġenerali

1.1skopju

Il-manwal japplika għall-MF Triple Eccentric Butterfly Valve. L-attwaturi u partijiet oħra huma introdotti biss fil-qosor f'dan il-manwal. Jekk tkun meħtieġa informazzjoni aktar dettaljata, irreferi għall-manwal tal-attwatur rilevanti.

Avviż:

Hija meħtieġa konsiderazzjoni ġenerali fid-dettalji meta jintgħażlu u jintużaw valvi f'kundizzjonijiet tax-xogħol speċjali. Dan il-manwal ma jintroduċix iċ-ċirkostanzi kollha possibbli fl-użu ta 'valvi minħabba tipi ta' prodotti differenti. Jekk m'intix ċert dwar kif tuża l-valv jew jekk dan il-manwal huwiex effettiv, ikkuntattjana għal aktar informazzjoni

1.2 struttura ta 'l-ewwel

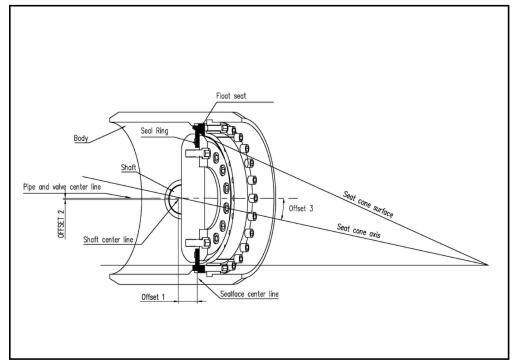

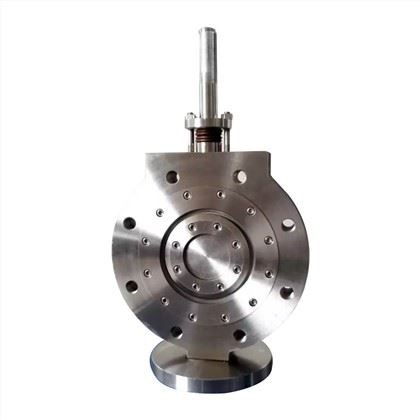

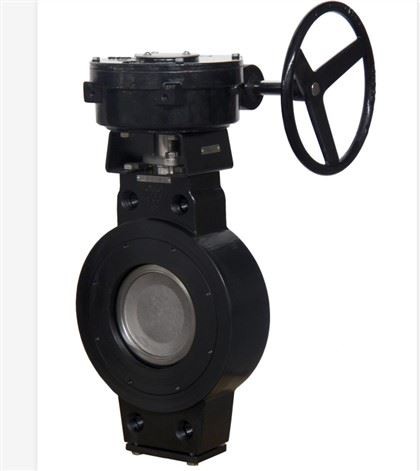

Valv tas-serje MF huwa Metall għal Metall Floating Seat Bi-direzzjonali Siġillar Triplu Valv tal-Farfett Eċċentriku. M jirreferi għal valv tal-farfett tal-metall sħiħ u F għal valv tal-farfett tas-sedil li jżomm f'wiċċ l-ilma.

Il-valv li huwa magħmul minn azzar falsifik A105 jista 'jiġi wweldjat direttament għal pajpijiet mingħajr tisħin minn qabel.

Is-sedil li jżomm f'wiċċ l-ilma tal-valv żviluppat mill-bażi eċċentrika tripla. Meta jkun hemm pressjoni ta 'wara ta' mezz fil-valv magħluq, sedil li jżomm f'wiċċ l-ilma li jiċċaqlaq jiċċaqlaq lejn id-diska ftit biex jiżgura snug joqgħod bejn is-sedil u ċ-ċirku tas-siġill biex jikseb tnixxija żero fil-pressjoni ta 'wara bħal f'postijiet pożittivi.

Id-diska tal-farfett u x-xaft huma konnessi bil-pin.

Il-valv ġeneralment jiġi applikat għan-netwerk tal-provvista tat-tisħin u għan-netwerk tal-pajpijiet tal-fwar, u għandu rwol prinċipalment fil-ftuħ, l-għeluq u r-regolamentazzjoni.

1.4speċifikazzjonijiet tekniċi Konnessjoni: Klassifikazzjoni tal-pressjoni BW: PN25

firxa tat-temperatura: -29 °C ~ + 425 °C

direzzjoni tal-fluss: kemm 'il fuq kif ukoll 'l isfel Id-direzzjoni tal-installazzjoni proposta:

Il-vleġġa l-kbira tindika d-direzzjoni ewlenija tas-siġill Il-vleġġa żgħira tindika d-direzzjoni minuri tas-siġillar

1.5 miżuri ta 'sigurtà Twissija:

Taqbiżx il-limitazzjoni tal-parametri tal-valv li qed jintużaw!

Li taqbeż il-limitazzjoni tal-parametri tal-valv li qed jintużaw jista 'jikkawża ħsara lill-valv u ħelsien mill-pressjoni inkontrollabbli li jista' jirriżulta f'inċident ta 'sigurtà.

Twissija:

Tneħħix jew tmexxix il-valv taħt pressjoni fil-pipeline. It-tneħħija u ċ-ċaqliq tal-valv taħt pressjoni jistgħu jikkawżaw ħelsien mill-pressjoni inkontrollabbli. Qabel ma tneħħi l-valv, neħħi l-komponenti relatati fil-pipeline biex tirrilaxxa l-pressjoni u biex tbattal il-mezz. Kun żgur x'mezz huwa fil-pipeline fl-ewwel lok biex tevita li n-nies u l-ambjent jiġu evitati mill-avvelenament. Kun żgur li xejn ma jidħol fil-pipeline waqt il-manutenzjoni, inkella jista 'jikkawża ħsara lill-valv jew lill-inċident tas-sigurtà.

Twissija:

Innota l-mozzjoni tal-qtugħ tad-diska tal-farfett!

Żomm idejk, partijiet oħra tal-ġisem, għodda u affarijiet oħra 'l bogħod milli tiftaħ passaġġi fluwidi. Kun żgur li m'hemm l-ebda sustanza barranija fil-pipeline. Id-diska tal-farfett tiffunzjona bħal apparat tal-qtugħ meta l-valv ikun qed jinstaq. Id-diska tal-farfett tista 'tinbidel meta l-valv ikun qed jiġi mċaqlaq. Agħlaq jew neħħi l-attwatur fit-tiswija tal-valv, inkella jista 'jikkawża ħsara lill-valv jew lill-inċident tas-sigurtà.

Twissija:

Innota l-istorbju!

Il-valv jista 'jagħmel l-istorbju fil-pipeline u l-livell tal-ħoss huwa bbażat fuq il-kundizzjonijiet tax-xogħol.

Twissija:

Innota s-sħana żejda tal-valv!

Il-korp tal-valv jisħon iżżejjed fl-użu meta l-mezz ikun ilma b'temperatura għolja jew fwar ta 'temperatura għolja. Oqgħod attent li tevita li n-nies ma jitbiegħdux.

Twissija:

Tgħallem il-piż tiegħu meta tgħolli jew tippakkja l-valv.

Tneħħix il-valv mill-attwatur, il-positioner, is-swiċċijiet tal-limitu jew il-pipeline tiegħu. Neħħi l-valv mill-lug tiegħu (jekk ikun hemm) jew bi ħbula marbuta sewwa mal-ġisem tal-valv (kif muri fil-Figura 3). Inkella l-partijiet li jaqgħu jistgħu jikkawżaw ħsara lill-valv jew lill-inċident tas-sigurtà.

Avviż:

Iddawwarx id-diska tal-farfett 'il fuq minn 90 grad, inkella tista' tikkawża ħsara lill-valv. L-angolu tar-rotazzjoni tad-diska tal-farfett huwa ddisinjat biex ikun 0 grad sa 90 grad.

Avviż:

Jekk l-utenti għandhom bżonn jagħmlu ttestjar tal-pressjoni b'dan it-tip ta 'valvi, ase ple oqgħod attent għall-partijiet tas-siġillar (ċirku tas-siġillar u sedil), kwalunkwe partiċelli żgħar fl-arja jew l-ilma se jkollhom każ ta' da mage irreparabbli. L-aħjar mod biex tiċċekkja partiċelli żgħar fuq l-arti tal-psiġillar mhuwiex bl-għajnejn iżda bl-idejn imissu.

2.Trasport, tbaħħir u ħażna

Eżamina l-valv u l-komponenti relatati biex issib ħsara possibbli li tirriżulta fit-trasport. Il-valv għandu jinżamm b'attenzjoni, preferibbilment f'kamra niexfa qabel l-installazzjoni.

Qabel l-installazzjoni, tpoġġix il-valv fil-pożizzjoni tal-installazzjoni jew neħħi l-protettur fil-port.

il-valv għandu jingħalaq waqt il-kunsinna u jingħalaq ftit fil-ħażna.

3.Installazzjoni

3.1 regoli ġenerali Twissija:

Tgħallem il-piż tiegħu meta tgħolli jew tippakkja l-valv. Segwi t-triq kif muri fil-figura 3.

Neħħi l-protettur fil-port u ċċekkja jekk il-valv huwiex bil-ħsara u nadif ġewwa.

Iċċaqlaqx l-attwatur qabel l-installazzjoni jekk il-manifattur ikun installaha qabel il-kunsinna.

L-installazzjoni jew l-aġġustament tal-attwatur ħażin wara li tiċċaqlaq tista 'tikkawża ħsara lill-valv jew lit-tnixxija.

Għalaq il-valv kompletament qabel ma iwweldjah sal-pipeline. Neħħi l-valv fuq il-pipeline kif muri fil-figura 3. Oqgħod attent li ssegwi l- miżuri ta ' sigurtà f' sezzjoni 15.

Jekk il-valv qed jiġi wweldjat għal linja vertikali, għalaq il-valv u għatti l-wiċċ tiegħu b'kuxxin ta 'ilma ta' 50mm biex jipprevjeni l-ispatter tal-iwweldjar u ħsara lis-sedil jew lill-wiċċ tas-siġillar li kkawżat mill-fluss.

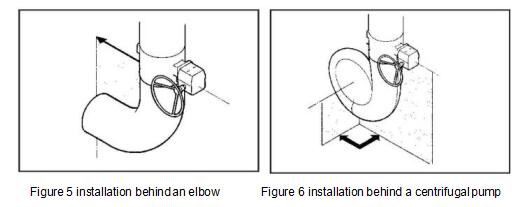

Il-valv jista 'jiġi installat max-xaft f'pożizzjoni orizzontali jew pożizzjoni vertikali. Huwa rrakkomandat li tipponta d-direzzjoni ewlenija tas-siġillar bil-vleġġa l-kbira u d-direzzjoni minuri tas-siġillar bil-vleġġa żgħira.

L-ilma ossiġenat jew l-arja jaċċelleraw il-korrużjoni tal-iżbokk meta l-valv ikun installat f'sistema ta 'tisħin ċentralizzata. Biex tevita l-korrużjoni, battal iż-żona wara l-valv u imla b'ilma sħun mingħajr ossiġnu (kif muri fil-figura 4).)

5.Tneħħija u installazzjoni tal-attwatur

5.1 twissija dwar ir-regoli ġenerali:

tgħallem il-piż tiegħu qabel ma tneħħi jew tippakkja l-valv

avviż: din it-taqsima ma tinkludix l-istruzzjoni għal attwaturi pnewmatiċi jew motorizzati. irreferi għall-istruzzjoni għall-installazzjoni tal-irkaptu. ara l-konferma tal-ordni għall-għażla, it-torque u l-pjattaforma ta' attwaturi pnewmatiċi jew motorizzati.

5.2 remove it-twissija ta' l-attwatur (gear):

tneħħix l-attwatur mill-valv taħt pressjoni minħabba t-torque dinamiku possibbli kkawżat mill-pipeline!

Avviż:

innota l-pożizzjoni tal-attwatur qabel id-diżinstallazzjoni biex tiżgura installazzjoni mill-ġdid xierqa.

l-attwatur normalment ikun installat mill-manifattur bil-preset limitat kollu tal-ġewż.

1.agħlaq il-pressjoni tal-mezz fil-pipeline biex tiżgura li l-valv huwa mingħajr pressjoni.

2.removing il-kamin bejn l-attwatur u l-Madmad konnessjoni.

3.juża għodda xierqa u mezzi irfigħ biex jneħħi l-attwatur.

4.jekk hemm, neħħi l-madmad u l-akkoppjar.

5.3 installazzjoni tal-attwatur (turbina) fuq il-valv. 1.l-issiġb u l-valv (jekk hemm).

2.check u żgura li l-valv huwa magħluq qabel ma tinstalla l-attwatur.

3.flush kwalunkwe twaħħil li jista 'jaffettwa l-installazzjoni' l bogħod mix-xaft u ċ-ċwievet.

4.jekk kmiem tax-xaft huwa meħtieġ bejn l-attwatur u x-xaft, għandu jiġi installat fuq in-naħa ta 'fuq tax-xaft tad-dħul.

5.the keyway fuq ix-xaft għandha tkun vertikali mal-wiċċ tad-diska farfett meta l-valv ikun magħluq.

6.kun żgur li t-toqba tax-xaft tal-ħruġ tal-attwatur hija konsistenti mat-tarf tad-dħul taz-zokk tal-valv bl-użu tar-rota tal-attwatur.

7. iqabbad l-attwatur b'mod kostanti u ċċekkja jekk l-attwatur huwiex installat sew.

id-daqs taz-zokk estiż (jekk meħtieġ) għandu jiġi diskuss mal-manifattur tal-valv,

6M-dewwebs ma teħtieġx għodod speċjali.

7Kor ta 'partijiet ta' sostituzzjoni

l-informazzjoni li ġejja hija meħtieġa meta jiġu ordnati partijiet ta' sostituzzjoni:

it-tip tal-valv, in-numru tal-ordni u n-numru tas-serje (it-timbru fuq il-korp tal-valv)

in-numru u l-isem tal-parti fuq it-tpinġija u l-kwantità meħtieġa tagħha.

dik l-informazzjoni tista' tinkiseb mid-dokumentazzjoni relatata tal-ordnijiet tal-valv.

(parti mill-materjali hija soġġetta għad-disinn ta 'konferma attwali tal-ordni filwaqt li l-għażla tal-materjal għall-komponenti f'dan il-manwal hija sempliċement rakkomandata)
