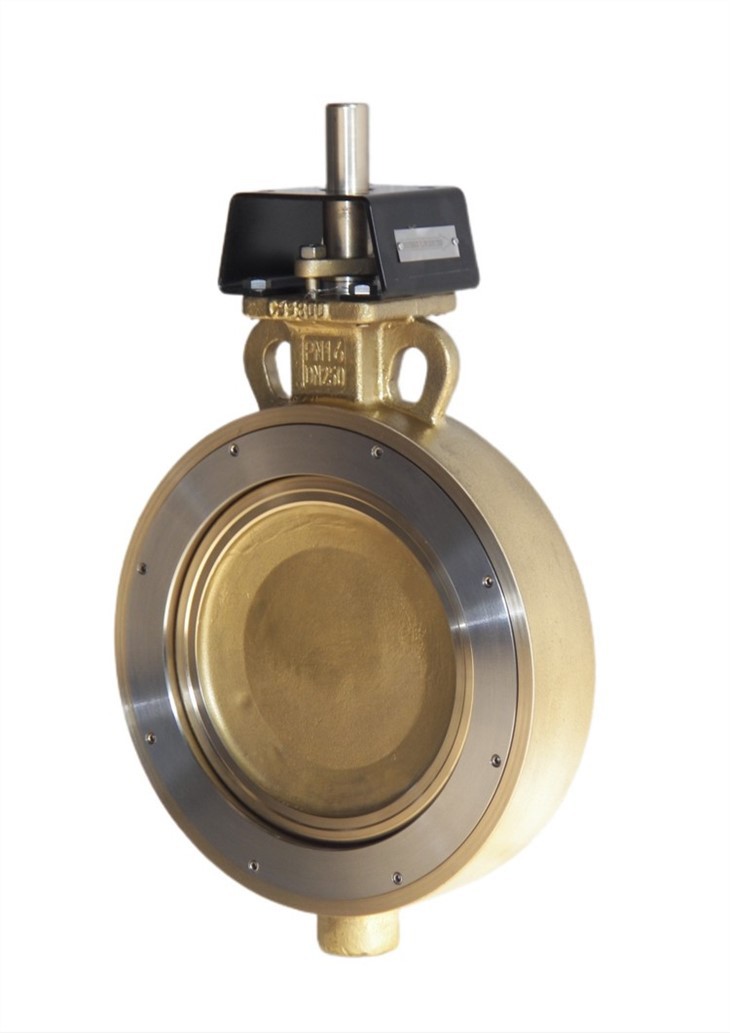

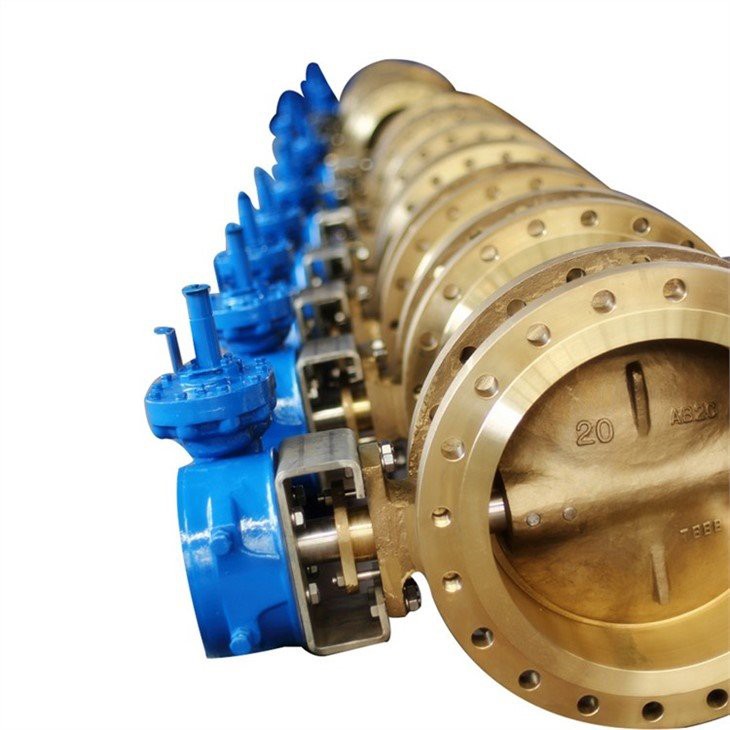

Valv tal-Farfett tal-Ossiġnu

Bħala l-apparat tal-ftuħ u l-għeluq fuq il-pipeline ta 'l-ossiġnu fl-industrija metallurġika, il-valv ta' l-ossiġenu għandu ħafna ħtiġijiet partikolarment stretti meta mqabbel ma 'valvi ġenerali oħra. Minħabba li l-ossiġnu huwa prodott perikoluż li jaqbad u splussiv, għandu jkun li ma jnixxix, anti-statiku, u li ma jagħmilx ispark biex jiġu evitati inċidenti. F'termini ta 'struttura, id-disinn huwa: siġill mingħajr frizzjoni, li effettivament inaqqas ix-xedd tal-par tas-siġill, xedd tal-ippakkjar u xedd tas-siġill ta' fuq; viti tal-ert huma installati fuq il-flanġ tal-ġenb biex jiġu evitati xrar statiċi; il-parti esposta taz-zokk tal-valv trid tkun prova tat-trab u taż-żejt. Il-valv tal-farfett għandu l-vantaġġi ta 'prestazzjoni tajba tas-siġillar, tħaddim ħafif u flessibbli, sigurtà u affidabilità, u ħajja twila ta' servizz.

Karatteristika tad-Disinn +

Regolamenti u standards rilevanti għad-disinn tal-valv ta 'l-ossiġenu

Id-disinn għandu jkun konformi mal-GG quot; Diversi Regolamenti għal Netwerks ta ’Pajpijiet ta’ Ossiġnu fl-Intrapriżi tal-Ħadid u l-Azzar" maħruġa mill-Ministeru tal-Metallurġija fl-1981, kif ukoll il-GG quot; Regolamenti Tekniċi dwar is-Sikurezza tal-Ossiġnu u l-Gass Relatat" (GB16912-1997)," Kodiċi tad-Disinn tal-Istazzjon tal-Ossiġnu" (GB50030-91) u regolamenti oħra u standards Rekwiżiti.

(1) Ir-rata massima tal-fluss ta 'l-ossiġenu fil-pajpijiet ta' l-azzar tal-karbonju għandha tissodisfa r-rekwiżiti standard.

(2) Sabiex jiġi evitat in-nar, sezzjoni ta 'liga bbażata fuq ir-ram jew pipeline ta' l-istainless steel b'tul ta 'mhux inqas minn 5 darbiet id-dijametru tal-pajp u mhux inqas minn 1.5m għandha tkun imqabbda wara l-valv ta' l-ossiġenu.

(3) Il-pajpijiet ta 'l-ossiġenu għandu jkollhom kemm jista' jkun minkbejn u bifurkazzjonijiet kemm jista 'jkun. Il-minkbejn tal-pipeline tal-ossiġnu bi pressjoni operattiva ogħla minn 0.1MPa għandhom jiġu ttimbrati fil-flanġijiet tal-valv. Id-direzzjoni tal-fluss tal-arja tar-ras tal-bifurkazzjoni għandha tkun f'angolu ta '45 ° sa 60 ° bid-direzzjoni tal-fluss tal-arja tal-pajp prinċipali.

(4) Fil-flanġ konkavi-konvess iwweldjat bit-tarf, il-wajer aħmar tal-iwweldjar tar-ram jintuża bħala s-siġill O-ring, li huwa forma ta 'siġillar affidabbli għar-reżistenza tal-fjamma tal-flanġ tal-ossiġenu.

(5) Il-pipeline tal-ossiġnu għandu jkollu apparat elettriku tajjeb, ir-reżistenza għall-ert għandha tkun inqas minn 10Ω, u r-reżistenza bejn il-flanġijiet għandha tkun inqas minn 0.03Ω.

(6) Pajp tal-ventilazzjoni għandu jkun installat fit-tarf tal-pipeline prinċipali tal-ossiġnu fil-workshop biex jiffaċilita t-tisfija u s-sostituzzjoni tal-pipeline tal-ossiġenu. Filtru għandu jkun installat qabel ma l-pipeline ta 'l-ossiġenu itwal jidħol fil-valv li jirregola l-workshop.

Prekawzjonijiet għall - installazzjoni ta 'valv ta' l - ossiġnu

(1) Il-partijiet kollha f'kuntatt ma 'l-ossiġenu għandhom ikunu strettament imneħħija mill-grass, u wara li titneħħa l-grass, uża arja niexfa mingħajr żejt jew nitroġenu biex tnaddaf.

(2) L-iwweldjar bl-ark bl-argon jew l-iwweldjar bl-ark għandhom jintużaw għall-iwweldjar.

Prekawzjonijiet għat - tħaddim tal - valv ta 'l - ossiġnu

(1) Il-valv ta 'l-ossiġenu għandu jinfetaħ u jingħalaq bil-mod. L-operatur għandu joqgħod fuq il-ġenb tal-valv u jiftaħ kollox f'daqqa.

(2) Huwa strettament ipprojbit li tuża l-ossiġnu biex ttajjar il-pipeline jew tuża l-ossiġnu biex tittestja t-tnixxijiet u l-pressjoni.

(3) Is-sistema tal-biljett tal-operazzjoni għandha tiġi implimentata, u l-iskop tal-operazzjoni, il-metodu u l-kundizzjonijiet għandhom jiġu spjegati u stipulati f'aktar dettall minn qabel.

(4) Valvi ta 'ossiġnu manwali b'dijametru akbar minn 70mm jitħallew jaħdmu meta d-differenza fil-pressjoni bejn quddiem u wara tal-valv titnaqqas sa 0.3MPa.

Prekawzjonijiet għall - manutenzjoni tal - valv ta 'l - ossiġnu

(1) Il-pipeline ta 'l-ossiġenu għandu jiġi kkontrollat ​​u miżmum ta' spiss, imneħħi s-sadid u miżbugħ, darba kull 3 sa 5 snin.

(2) Il-valv tas-sigurtà u l-gauge tal-pressjoni fuq il-pipeline għandhom jiġu kkontrollati regolarment, darba fis-sena.

(3) Ipperfezzjona l-apparat tal-ert.

(4) Qabel ix-xogħol sħun, is-sostituzzjoni u t-tindif għandhom isiru. Meta l-kontenut ta 'ossiġenu fil-gass minfuħ huwa 18% sa 23%, huwa kkwalifikat.

(5) L-għażla tal-valvi, il-flanġijiet, il-gaskits, il-pajpijiet u t-tagħmir għandhom jikkonformaw mar-regolamenti rilevanti ta 'GG quot; (GB16912-1997).

(6) Stabbilixxi fajls tekniċi, operazzjoni tal-ferrovija, reviżjoni u persunal tal-manutenzjoni.

Miżuri oħra ta 'sigurtà għall-valvi ta' l-ossiġenu

(1) Żid l-importanza tal-persunal tal-kostruzzjoni, manutenzjoni u operazzjoni għas-sigurtà.

(2) Ittejjeb il-viġilanza tal-maniġers.

(3) Ittejjeb il-livell ta 'xjenza u teknoloġija.

(4) Ittejjeb kontinwament il-programm tal-kunsinna tal-ossiġnu.

Standard tad-Disinn +

· Disinn: API 609 ·

· Wiċċ imb wiċċ: API609 、 ISO5752-20 、 ISO5752-13 、 DIN F4 、 EN558

· Tmiem tal-flanġ: ASME B16.5 、 ASME B16.47 、 EN1092-1 、 GOST 12815 、 Gost 33259 、 MSS SP44

· Tmiem ta 'l-iwweldjar tar-ras: ASME B16.25

· Test: API598

· Sikur kontra n-nar: API607 、 API6FA

Speċifikazzjoni Teknika +

· Daqs: 2 "~ 48"

· Klassi: 150Lb ~ 900Lb jew PN6 ~ PN160

· Temperatura: 100 ℃ ~ 280 ℃ ~ 420 ℃ ~ 600 ℃

· Konnessjoni: Flanġ doppju 、 LUG 、 WAFER

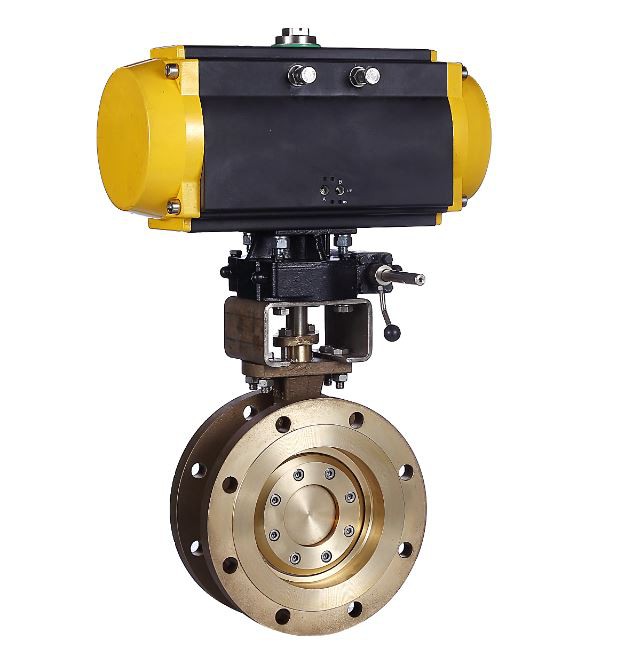

· Operazzjoni: Worm Gear actu Attwatur pnewmatiku

· Applikazzjoni: Industrija tal-ħadid u l-azzar, metallurġija, petrokimika, industrija kimika

Għażla ta 'Materjal +

· Korp: Azzar li ma jsaddadx 、 F304 、 F316 、 F321 、 CF8C 、 Bronż aluminju 、 Brass 、 ASTM A494 M-35-1, UNS N24130 、 M30C 、 N06625 、 Monel 400 、 Monel K500 、 INCONEL625, eċċ.

· Diska: Azzar li ma jsaddadx 、 SS304 、 SS316 、 SS321 、 CF8C 、 Aluminju bronż 、 Brass 、 Monel 400 、 INCONEL625, eċċ.

· Zokk: Monel K500 、 INCONEL625 、 C63200 、 XM-19

Sedil: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316 、 SS + STL 、 SS + nitriding
